SKI680變頻器多段速的設置步驟
A，接線：啟動線接S1-COM；多段速信號線分別為X2、X3、X4，公共端為COM；
B，參數：F0.02=1；F0.03=4；F1.15=6；F1.17=20（第一段速度）；F1.18=25（第二段速度）；F1.19=30（第三段速度）；F1.20=35（第四段速度）；F1.21=40（第五段速度）；F1.22=45（第六段速度）；F1.23=50（第七段速度）；F2.10=13；F2.11=14；F2.12=15；
C，調試步驟：按一下PROG按鍵，顯示F0.00-----按向上的按鍵，調到F0.02-----按ENTER按鍵，顯示0------按向上的按鍵，改為1------按ENTER按鍵，顯示F0.03------按雙箭頭 《《 按鍵，讓小數點左邊的0在閃爍，按向上的按鍵，調為1；再按雙箭頭 《《 按鍵，
讓最右邊的0閃爍，按向上的按鍵，調到F1.15-----按ENTER按鍵，顯示0-----按向上的按鍵，改為6------按ENTER按鍵，顯示F1.16------按向上的按鍵，調到F1.17------按ENTER按鍵，顯示5.0------按雙箭頭 《《 按鍵，
哪位數在閃爍表示哪個位的數值可以修改，改為20.0------按ENTER按鍵，顯示F1.18------按ENTER按鍵，顯示10.0------按雙箭頭 《《 按鍵，哪位數在閃爍表示哪個位的數值可以修改，改為25.0------按ENTER按鍵，顯示F1.19------按ENTER按鍵，
顯示15.0-----按雙箭頭 《《 按鍵，哪位數在閃爍表示哪個位的數值可以修改，改為30.0------按ENTER按鍵，顯示F1.20-----按ENTER按鍵，顯示20.0------按雙箭頭 《《 按鍵，哪位數在閃爍表示哪個位的數值可以修改，改為35.0------按ENTER按鍵，
顯示F1.21------按ENTER按鍵，顯示25.0------按雙箭頭 《《 按鍵，哪位數在閃爍表示哪個位的數值可以修改，改為40.0------按ENTER按鍵，顯示F1.22-------按ENTER按鍵，
顯示30.0------按雙箭頭 《《 按鍵，哪位數在閃爍表示哪個位的數值可以修改，改為45.0------按ENTER按鍵，顯示F1.23------按ENTER按鍵，顯示35.0------按ENTER按鍵，顯示30.0------按雙箭頭 《《 按鍵，哪位數在閃爍表示哪個位的數值可以修改，改為50.0------按ENTER按鍵，
顯示F1.24-------按雙箭頭 《《 按鍵，讓小數點左邊的1在閃爍，按向上的按鍵，調為2；再按雙箭頭 《《 按鍵，讓最右邊的0閃爍，按向上的按鍵，調到F2.10-----按ENTER按鍵，顯示04------按向上的按鍵，改為13------按ENTER按鍵，
顯示F2.11-------按ENTER按鍵，顯示13------按向上的按鍵，改為14------按ENTER按鍵，顯示F2.12-------按ENTER按鍵，顯示14-------按向上的按鍵，改為15------按ENTER按鍵，顯示F2.13-------按兩下PROG按鍵退出編程即可。

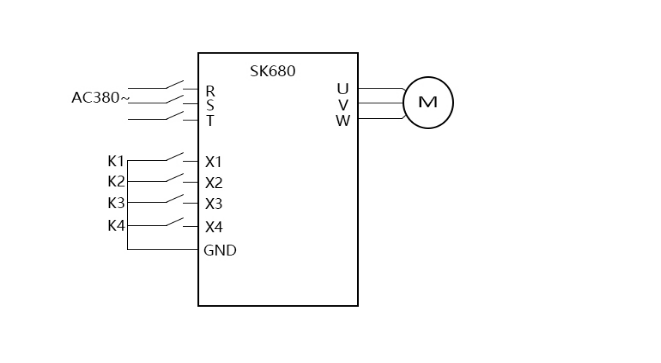

SKI680變頻器多段式參數接線圖
F0.02=1----------------外部端子啟動；
F0.03=4----------------頻率組合設定；
F0.08=0----------------數字設定頻率；
F1.15=6----------------數字設定1+多段速；
F1.17=20----------------第一段速；
F1.18=25----------------第二段速；
F1.19=30----------------第三段速；
F1.20=35----------------第四段速；
F1.21=40----------------第五段速；
F1.22=45----------------第六段速；
F1.23=50----------------第七段速；
F2.10=13----------------X2為多段速選擇一；
F2.11=14----------------X3為多段速選擇二；
F2.12=15----------------X4為多段速選擇三；
