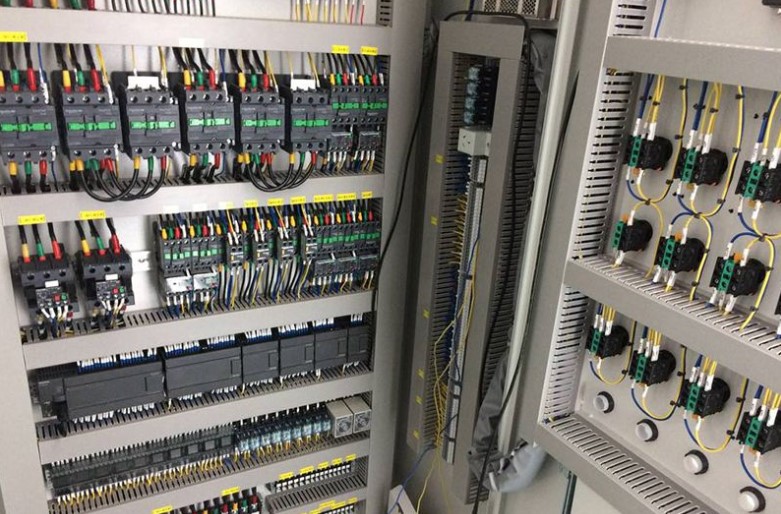

變頻PLC控制柜在系統可靠性上有很好的效果，提高了生產效率，節能效益明顯。變頻PLC控制柜采用可編程控制器，可實現供水系統在各種工況下的全過程控制。該系統配置合理，性能可靠，操作控制方便，人機界面友好，顯示、制表、繪圖功能齊全，實用性強。
隨著可持續發展戰略的實施，變頻器（VFD）在PLC控制柜中的應用具有特殊的意義。隨著計算機控制技術的發展，基于計算機技術的PLC控制技術必將取代傳統的繼電器控制技術。PLC的優良性能使得基于PLC控制的系統經濟性穩定，易于維護。
通過PLC實現非負壓供水設備的各種控制和調節功能是供水行業的大勢所趨。
變頻PLC控制柜的主要設備有:
可編程控制器(PLC)、ABB VFD、壓力傳感器、PID控制器、電源控制電路及相關軟件控制。
供水設備是為解決用戶因壓力不足而無法達到用水高度或流量的問題而專門開發設計的新型環保節能設備。
用戶可以通過控制柜面板上的燈、按鈕和轉換開關了解和控制系統的運行。
通過安裝在出口管網上的壓力傳感器，將出口壓力信號轉換成4-20mA的標準信號，送至PID調節器。
計算并與給定的壓力參數進行比較后，獲得調整參數并將其發送至VFD。VFD控制泵速，調節系統供水，保持供水系統管網壓力在穩定壓力；當用水量高于泵的供水量時，通過可編程控制器增加泵。PLC根據用水量控制工作泵的增減和VFD的調速，實現恒壓供水。供水負荷變化時，輸入電機的電壓和頻率也隨之變化，形成基于設定壓力的閉環控制系統。
同時，系統配有時間控制器和PID控制器，使其具有定時換泵功能(即時鐘控制功能，由時間控制器實現)和雙工作壓力設定功能(由PID控制器和時間控制器實現)。此外，該系統還具有多種保護功能，尤其是軟硬件備用泵功能，充分實現了泵的及時維護和系統的正常供水。
