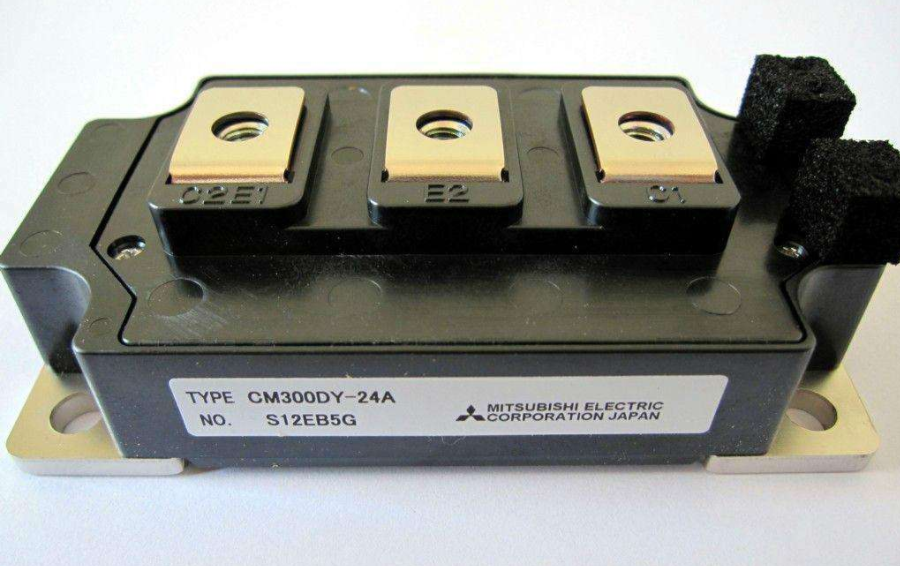

IGBT相信一些杭州變頻器廠家都不陌生，這可以說是變頻器的核心組件之一，了解好IGBT的特性和參數有利于我們更好的協調和生產變頻器。
IGBT的主要參數有以下幾個。
1.集電極發射極額定電壓Uce它是指柵極發射極短路時，IGBT的耐壓值。
2.柵極-發射極額定電壓UcEsIGBT是由柵極發射極間電壓信號Uce控制其導通和關斷的，而Ues為該控制信號電壓的額定值。IGBT 工作時，其控制信號電壓不能超過Uas。目前，IGBT的Uces 大多為士20V左右。
3.額定集電極電流(Ic)它是指IGBT導通時，允許流過管子的最大持續電流。
4.集電極-發射極飽和電壓(UcE(sat))它是指IGBT正常飽和導通時，集電極-發射極之間的電壓降。UcE(so) 越小，管子的功率損耗越小。
5.開關頻率IGBT的開關頻率是由其導通時間ton、下降時間t{和關斷時間toff來決定的。IGBT 的開關頻率還與集電極電流Ic、運行溫度和柵極電阻Rc有關。當Rc增大、運行溫度升高時，開關時間增大，管子允許的開關頻率有所降低。IGBT的實際工作頻率比GTR高，一般可達30~40kHz。
